СОК-20

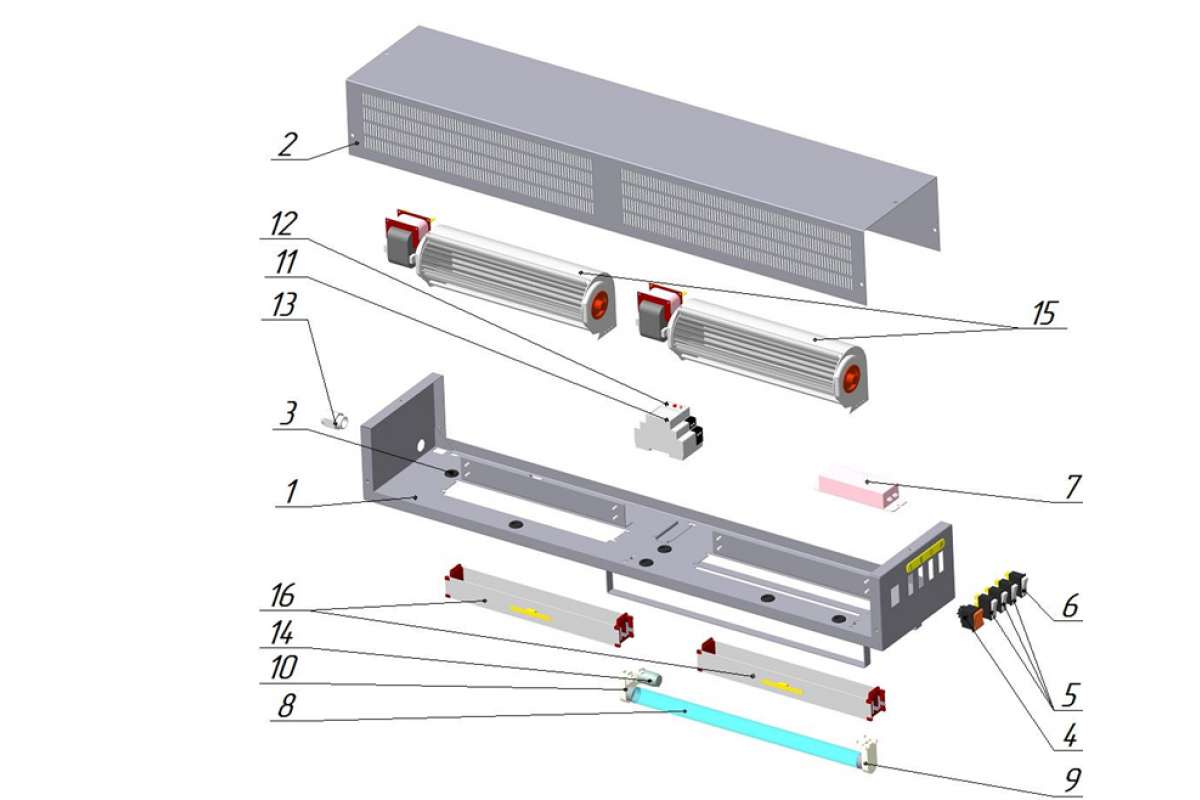

Замена только вентилятора QLN 65/0030-3030 “EBM-PAPST” на LWCA-65300S-10 "LONGWELL".

Все работы по ремонту сушилок должны проводить организации имеющие договор с ОАО "Гродторгмаш" на гарантийное и сервисное обслуживание, или организации имеющие персонал с квалификацией электромонтеров не ниже 3 разряда, имеющих не ниже 3 квалификационной группы допуска по электробезопасности и изучивший руководство по эксплуатации.

ПЕРЕД РЕМОНТНЫМИ РАБОТАМИ НЕОБХОДИМО СОК-20 ОТСОЕДИНИТЬ ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ ВИЛКОЙ ШНУРА ПИТАНИЯ.

Перед заменой вентилятора требуется отключить СОК-20:

-   достать вилку из розетки;

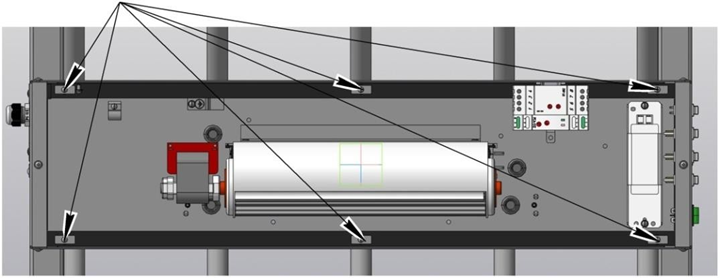

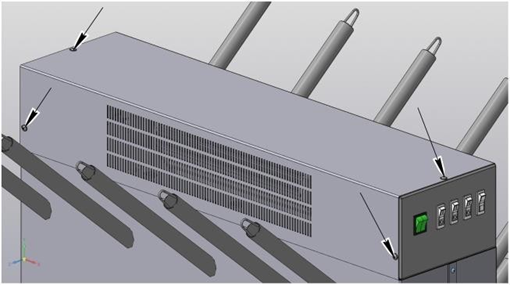

-  открутить 6 винтов крепления кожуха (см. рис. 1);

Рисунок 1

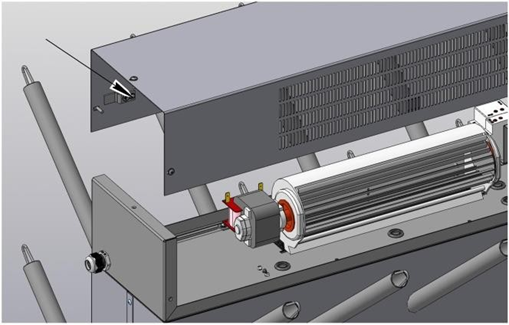

-   открутить винт отсоединить провод "земля", снять кожух (см. рис. 2);

Рисунок 2

-   открутить 6 винтов крепления крышки (см. рис. 3);

Рисунок 3

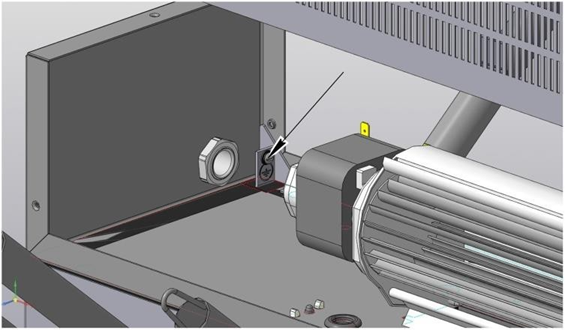

-   открутить винт, отсоединить провод "земля", снять крышку (см. рис. 4);

Рисунок 4

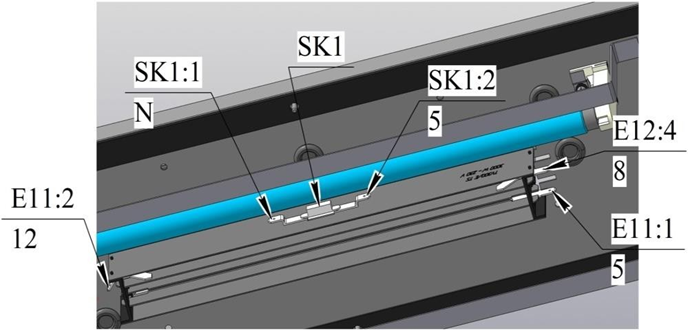

-   отсоединить провода от нагревательного элемента (см. рис. 5);

Рисунок 5

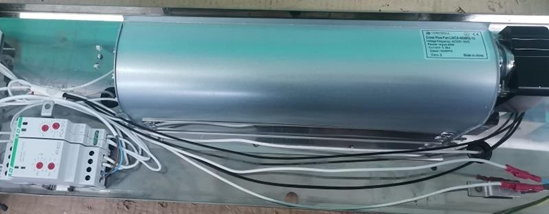

-   отсоединить провода от вентилятора (см. рис. 6);

Рисунок 6

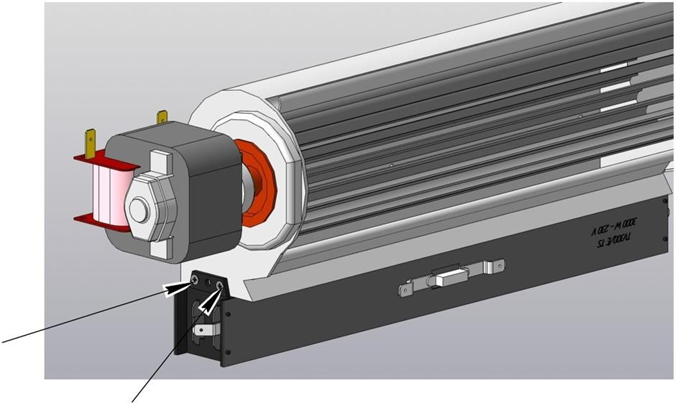

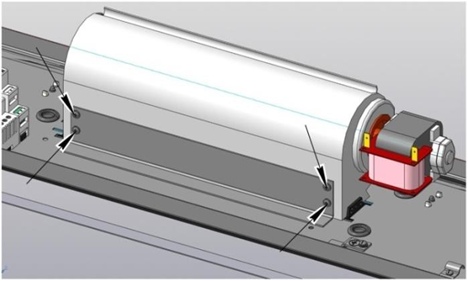

-  открутить 4 самореза, достать вентилятор с нагревательным элементом (см. рис. 7);

Рисунок 8

-   соединить рабочий вентилятор с нагревательным элементом. Закрутить 4 самореза (см. рис. 8);

-   установить вентилятор с нагревательным элементом в крышку. Закрутить 4 самореза (см. рис. 7);

-   подсоединить провода к нагревательному элементу согласно (см. рис. 5);

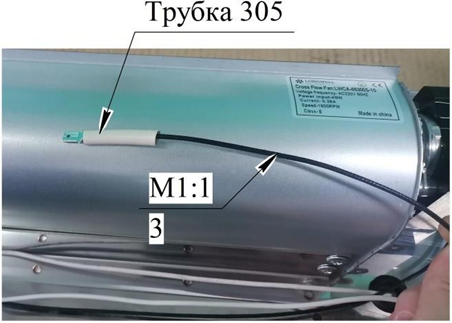

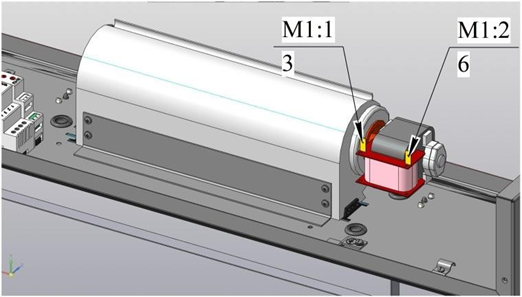

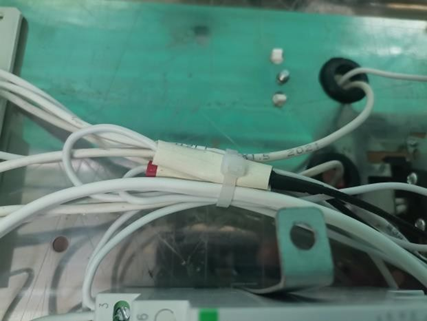

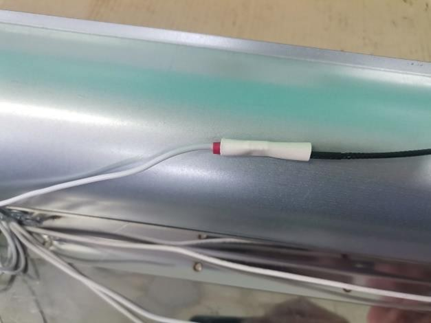

-     на провода вентилятора натянуть чехлы трубка 305 ТВ-40,6 L=50мм. Один провод М1:1 соединить с 3-3. Второй провод М1:2 соединить с 6-4. На места соединений натянуть чехлы. Закрепить чехол и провода кабельной стяжкой ТК 14/3.6 в количестве 2 шт. на провод (см. рис. 9);

-   крышку установить на корпус, подсоединить провод "земля" (см. рис. 3, 4);

-   проверить работоспособность изделия;

ВНИМАНИЕ ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ 220 ВОЛЬТ.

-   Включить вилку в розетку;

-   Включить выключатель SA "СЕТЬ" засветиться желтым цветом;

-   Включить выключатель SA4 "ПУСК" заработает вентилятор;

-    Включить выключатель SA3 "ЛАМПА БАКТЕРИЦИДНАЯ " засветится лампа. ОТОРОЖНО ГЛАЗА. Выключить выключатель SA3;

-   Включить выключатель SA2 "НАГРЕВ II" будет дуть теплый воздух;

-   Выключить выключатель SA2 "НАГРЕВ II";

-   Включить выключатель SA1 "НАГРЕВ I" будет дуть теплый воздух;

-   Выключить выключатель SA1 "НАГРЕВ I";

-   Выключить выключатель SA"СЕТЬ";

-   Отсоединить вилку от розетки;

-   Подсоединить провод "земля" к кожуху, установить кожух (см. рис. 2, 1); ПРОВЕРИТЬ РАБОТОСПОСОБНОСТЬ СОК-20.
