СОК-30/40

Замена только вентилятора QLN 65/0030-3030 “EBM-PAPST” на LWCA-65300S-10 "LONGWELL".

Все работы по ремонту сушилок должны проводить организации имеющие договор с ОАО "Гродторгмаш" на гарантийное и сервисное обслуживание, или организации имеющие персонал с квалификацией электромонтеров не ниже 3 разряда, имеющих не ниже 3 квалификационной группы допуска по электробезопасности и изучивший руководство по эксплуатации.

ПЕРЕД РЕМОНТНЫМИ РАБОТАМИ НЕОБХОДИМО СОК-30/40 ОТСОЕДИНИТЬ ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ ВИЛКОЙ ШНУРА ПИТАНИЯ.

Перед заменой вентилятора требуется отключить СОК-30/40:

-   достать вилку из розетки;

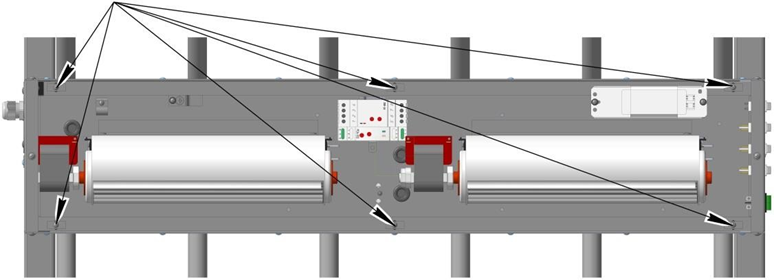

-   открутить 6 винтов крепления кожуха (см. рис. 1);

Рисунок 1

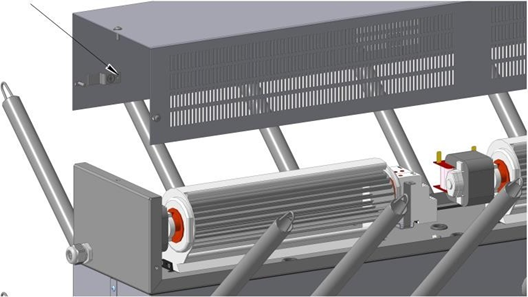

-   открутить винт отсоединить провод "земля", снять кожух (см. рис. 2);

Рисунок 2

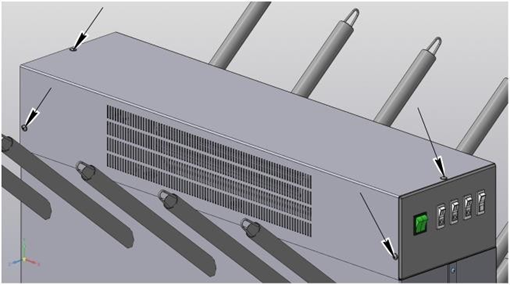

-   открутить 6 винтов крепления крышки (см. рис. 3);

Рисунок 3

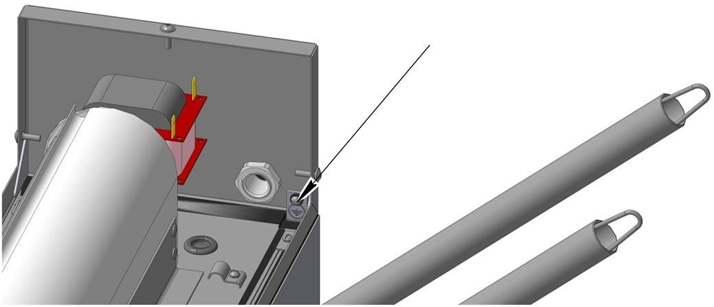

-   открутить винт, отсоединить провод "земля", снять крышку (см. рис. 4);

Рисунок 4

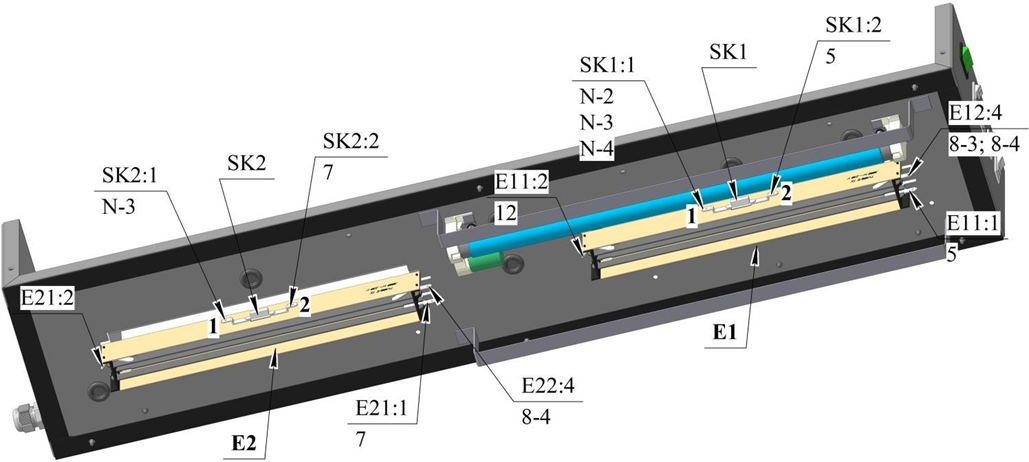

- отсоединить провода от нагревательного элемента:

(Если неисправен М1 то Е1, если неисправен М2 то Е2) (см. рис. 5);

Рисунок 5

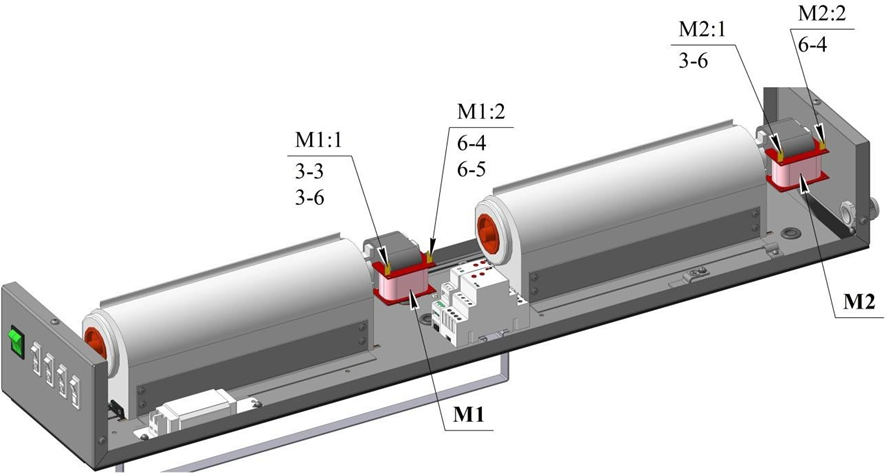

- отсоединить провода от вентилятора (см. рис. 6);

Рисунок 6

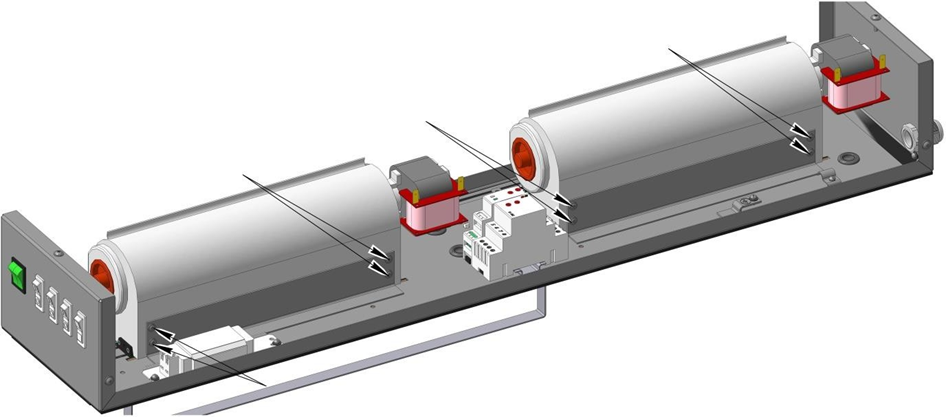

-      открутить 4 самореза, достать вентилятор с нагревательным элементом (см. рис. 7);

Рисунок 7

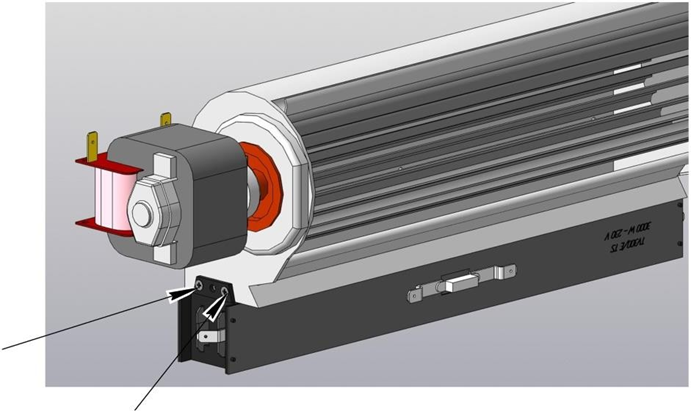

-   открутить 4 самореза крепления нагревательного элемента, снять вентилятор (см. рис. 8);

Рисунок 8
